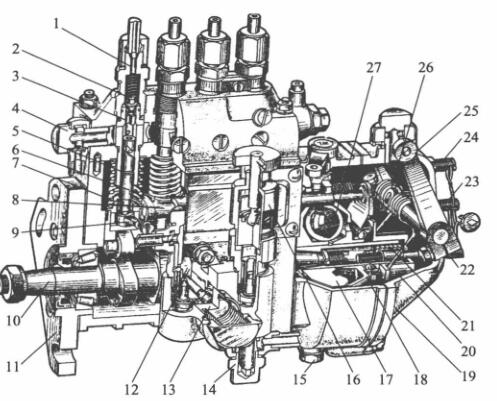

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

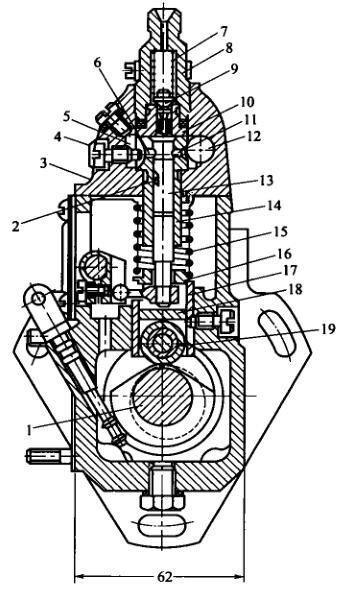

   I号喷油泵的分泵构造图

1-高压变压器液压管连接头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵板弹黄片; 8-油门连接杆;  9-调理臂; 10-凸轮轴轴; 11-固定住接盘; 12-输油管道管线泵轴力轮; 13-输油管道管线泵; 15-放油螺塞; 16-手油阀;  17-驱动程序盘; 18-从动盘; 19-结构件; 20-滑套; 21-效准板弹黄片; 22-剩余油修正螺柱; 23-怠速定位螺柱; 24-髙速定位螺柱; 25-调速器器手柄; 26-调速器器板弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体屏幕总成的重要反应是衡量喷油刚刚起时的精确率性，面对多缸重油机们来说，也要衡量各缸喷油时的一样的性。起衡量反应的部位零件是滑动下处到调整水泥垫块上水平的长度H。当喷油阀凸轮机构轴齿轮轴轴与曲轴齿轮轴轴比较位址一段时，H越大，齿轮泵封进油孔的时太早，喷油刚刚起时也太早。反正，H越小，喷油刚刚起时越延长。所以说要不同的设计和试验台推算出适用的滑动体工作上长度H，以衡量喷油刚刚起时的精确率性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-准确定位螺丝; 5-回油道; 6-回油孔; 7-很油阀压缩压缩弹簧片; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压缩压缩弹簧片; 16-压缩压缩弹簧片座; 17-挺柱体:; 18-垫件; 19-压轮

  来说多缸机，各分泵的H值应成正比。修正水泥垫铁在喷助力泵原厂时均已调好，不宜肆意互相交换。水泥垫铁是用耐受到有损坏产品做成齐头并进行热治理 以增长硬性，为此选择中不会轻易受到有损坏。如长时长选择后受到有损坏较多，可换面选择。

  喷油阀泵体分升降多部分，喷油阀上体用作施工轴向液压泵泵偶件及皮肤出油阀偶件，下身用作施工气缸轴、滚珠体和输油管金属接头线金属接头线管线阀等。泵体前侧东南部开了检视窗孔，是为了检测和调准提供的油情况。底端有检视液压油面的检视孔。喷油阀上体含有一根油道，与各轴向液压泵泵套筒山外的弧形油槽相联。弧形油槽则与轴向液压泵泵套筒上的进、回油孔相联。由输油管金属接头线金属接头线管线阀供来的底压油用进油管金属接头线金属接头线金属接头进来油道中。油道中的重油密度车机心理压力由装在回油管金属接头线金属接头线金属接头内的回油阀的控制，一请求提高在5～10kPa时间范围内。油压机机过低，在轴向液压泵泵向下时，重油密度车机不可快用进油孔进来轴向液压泵泵上端油腔。当油情况过重而使油压机机增高时，少量的重油密度车机会顶开回油阀流入了重油密度车机细滤器中。
