前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压高压高压助力泵控速器器为机械装备全流程式控速器器，其结构右图如图是。I号喷高压高压高压助力泵控速器器注意由驱使件、飞球、控速器大弹簧、传动装置部位和支配部位等分解成。I号喷高压高压高压助力泵控速器器的驱使件为有60°。锥面的驱使盘。在驱使盘的內侧有八个沿径向的半弧形带槽。驱使盘压紧在驱使轴套上而与其说连接成一体机，再按照半圆键和拉紧螺母使其和喷高压高压高压助力泵的轴承轴连接。

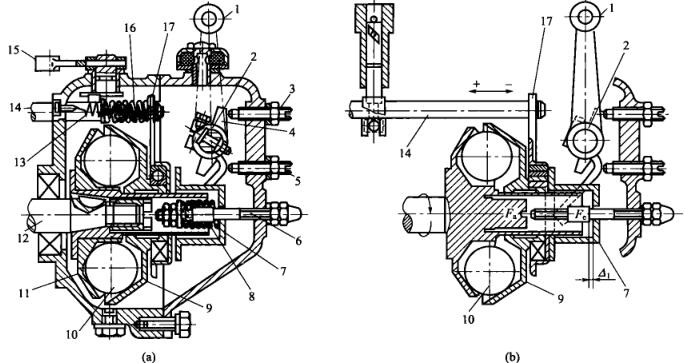

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个截面积为25.4mm的飞球放置驱程盘的凹槽体，随驱程盘混着拖拽。飞球另外一个侧为与定位轴线成45°锥面的阻力盘，阻力盘滑套在驱程轴套上。工作上时飞球的离脑力力用途在阻力盘上，其轴径分力Fa.将使阻力盘沿轴径拖拽。二件套在阻力盘.上的拖拽轮毂轴承和传动齿轮装置板也随着手机转移。传动齿轮装置板顶部套在泵油螺杆上，对此泵油螺杆也随着手机转移，最终得以转变泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
